Přepínač v PÍ článku

25. 1. 2010

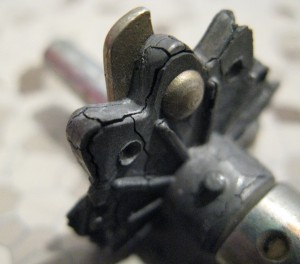

Že je tento přepínač velmi vhodný do PÍ článků elektronkových zesilovačů je známé a je známé i to,jak variabilní sestava to je.Že trpí na "rozpad" ozubeného kolečka asi taky.Dostal jsem dva v nepoužitelném stavu

Obrazek





















Ozubení jde stáhnout,je sice zalepeno (a dobře) nějakým lepidlem ale za použití horkovzdušné pistole nastavené na cca 550 celsia se Vám to podaří.Před tím ovšem nezapomeňte vyrazit šteft (klínek?) ze hřídelky.Potom vezmete cokoliv vhodného-v mém případě to byla duralová kulatina a běžíte za soustružníkem.Za pět minut běžíte zpátky ,odvrtáte příslišné otvory ,do příslušného tvaru vypilujete nebo vyříznete pilkou a jemným pilníkem začistíte.

Připravíte k přišroubování (přinýtování) bazmek ,vymezující počet poloh,ve kterých bude přepínač fungovat-v mém případě osm,vyvrtáte dírku pro šteft.Budete vše moci sesadit,nejlépe vše jistit dvojsložkovým dobrým (modelářským) lepidlem.Takhle nějak a věřím že i lépe bude Vaše práce vypadat.





Obrazek



















Není se čeho bát,jenom jak přesní budete,tak přesně Vám potom budou sedět kontakty tam,kde mají.Já se k tomu odhodlával rok a osm hodin práce stačilo k opravě,po které jsem si jistý,že se mi přepínač po roce nevysype zrovna v CQWW.



Hotovo:3+8+3 kontakty x 8 poloh.





Obrazek























Tolik jen stručný návod,pokud budete chtít víc,mejlujte.
